AutoCAD2020怎么检测图形干涉?AutoCAD2020检测图形干涉的操作方式

时间:2023-10-27 16:52:26 来源:17mogu.com 人气:

  AutoCAD是一个专业的作图软件,各种功能都能直接线上查看,小白也能轻松的摸索出作图规律。AutoCAD2020是一款非常专业的制图软件,那有很多用户表示自己在使用过程中,不知道怎么检测图形干涉,那具体应该如何操作呢?下面就通过这篇文章给大家介绍一下,一起往下看吧!

  新建cad文档,设置工作空间为三维模型。绘制如图所示两个实体图形。

AutoCAD2020怎么检测图形干涉

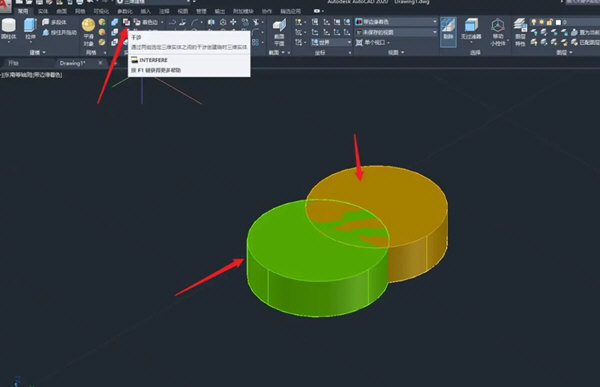

  认识干涉检测的位置,如图所示,干涉用于检测两组实体图形之间是否有碰撞或者交叉。如图所示。

AutoCAD2020怎么检测图形干涉

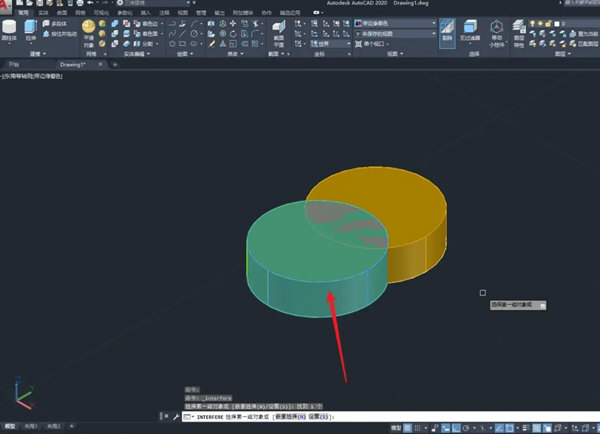

  点击干涉检测,选中第一组图形,如下图绿色实体图形。

AutoCAD2020怎么检测图形干涉

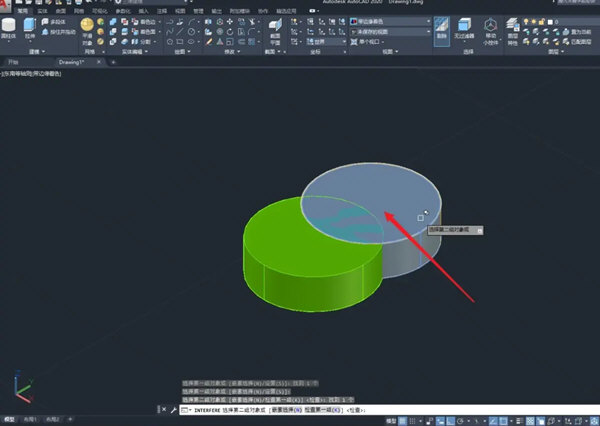

  选中第二组实体图形,如下图所示。按回车或者空格键,即可完成检测。是不是很简单。

AutoCAD2020怎么检测图形干涉

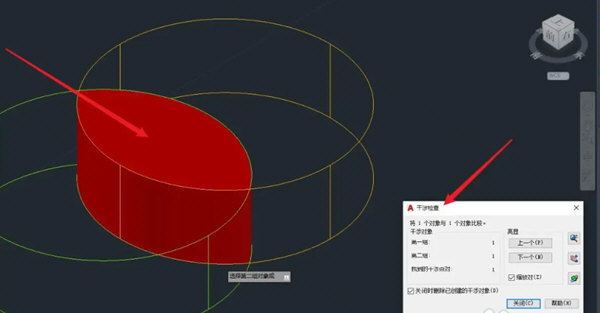

  确认后,软件会跳出检测结果。如图所示。相交叉的部分已经标识出来,在检测对话框中,如果有多个干涉对象,可以一个一个的查看。

AutoCAD2020怎么检测图形干涉

  好了,以上就是小编为大家带来关于“AutoCAD2020怎么检测图形干涉”这个问题的全部内容解答了,希望能帮助到你。
